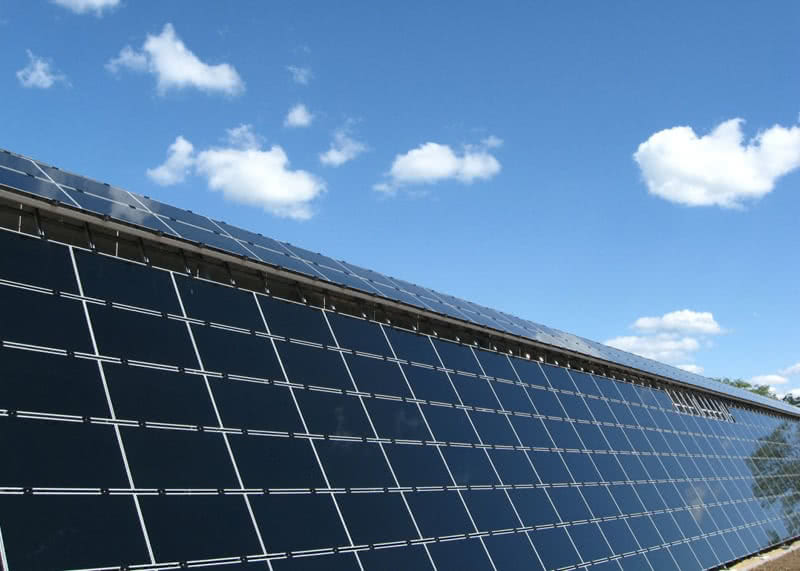

Solární panely

FOTOVOLTAIKA

ČISTICÍ SYSTÉMY A CHEMICKÉ PŘÍPRAVKY OD JEDNOHO DODAVATeLE PRO KŘEMÍKOVÉ SOLÁRNÍ PLÁTY

• Předběžné čištění s oddělením plátu
• Závěreční čištění před prohlídkou plátu
• Kompletní série pro předběžné a konečné čištění včetně automatického oddělování plátů pro solární pláty s více přechody (např. vrstvené solární pláty)
• Odstraňování fotoresistů, čištění podkladů po fotolitografických procesech na bázi rozpouštědel
• Konečné čištění před potažením

AUTOMATICKÉ ČISTICÍ SYSTÉMY A CHEMICKÉ PŘÍPRAVKY PRO VÝROBU PLÁTŮ A PODKLADŮ

• Výroba solárních křemíkových plátů pomocí dávkové technologie
• Krystalizace ingotů (monokrystalických nebo polykrystalických)
• Lepení ingotů na ocelové a skleněné desky pro proces řezání ingotů drátovou pilou
• Řezání ingotů drátovou pilou a obrušování hran
• Předběžné čištění včetně oddělení plátu od skleněné desky
• Oddělování mokrých plátů do čisticího nosiče
• Konečné čištění plátů a vykládka nosiče
• Kontrola plátů, výroba článků
• Výroba plátů s více přechody
• Fotolitografie
• Čištění před dalším fotolitografickým úkonem nebo po posledním úkonu
• Případná metalizace

Podkladové materiály pro FV

• kontrola podkladu
• závěrečné čištění před potažením
• Vakuové potahování

Flex 1 a 2  X-tra 250 / 550 / 800 / 1200 / 1600

Ultrazvuková a oplachovací zařízení pro čištění pomocí vodných čistidel včetně následného oplachu. Ultrazvukové přístroje se dodávají ve dvou multifrekvenčních verzích 25/45 kHz a 35/130 kHz. Příslušenství: míchací jednotka, jednotka čerpadlového filtru pro stálou filtraci.

Řada X-tra 250 / 550 / 800 / 1200 / 1600

Modulární systém se standardním vybavením. Lze ho individuálně kombinovat podle požadavků na procesy. Dodáváme od verzí s ručním vybavením až po plně automatické s přepravním robotem.

Výhody:

• prověřené průmyslové sériové přístroje v různých velikostech a verzích
• od jednoduchých přístrojů po automatizovaný systém
• sérii Elma X-tra je možné postupně rozšiřovat podle vašich potřeb a dostupných finančních prostředků; modulární systém pro různé čisticí požadavky
• široká škála doplňků a periferních zařízení
• krátké dodací lhůty
• stačí zapnout & čistit
• volba různých čisticích programů ve spojení s přepravním systémem
• možnost výměny standardního vybavení a doplňků při pozdějších úpravách a rozšiřování požadavků na čištění
• moduly a vybavení je možné rozšířit kdykoli
• možnost zabudování zařízení na rozpouštědla

Zařízení na rozpouštědla X-tra LSM 250 / 550

Zařízení X-tra LSM lze dodat s vanou o objemu 25 nebo 55 litrů. Toto zařízení se může kombinovat s produkty série Flex 1, 2 a x-tra. Ultrazvukové zařízení se dodává v multifrekvenční verzi 25/45 kHz. Příslušenství: míchací jednotka, jednotka čerpadlového filtru pro stálou filtraci

ČISTICÍ SYSTÉMY PRO HODNOCENÍ PROCESŮ NEBO PRO MENŠÍ VÝROBNÍ KAPACITY

STC 210-5-LRS2

Typ: robotický stroj pro závěrečné čištění křemíkových plátů za použití nosiče

Výstup: čisté a suché křemíkové pláty (125 a 156 mm) připravené ke kontrole, odstranění poškození způsobených pilou nebo texturování

Vstup: nosiče s předčištěnými křemíkovými pláty.

Odstraňovacné nečistoty: stopy bláta, otisky prstů.

Čisticí proces: ultrazvukové čištění ➔ ultrazvukové čištění ➔ oplachování postřikem ➔ ultrazvukové oplachování ➔ oplachování ➔ vyzvednutí.

Chemické čisticí přípravky: elma clean 110, NaOH

Periférie: 2 jednotky čerpadlového filtru, dávkovač chem. přípravků, ošetření deionizovanou vodou.

USP: Multifrekvenční ultrazvuk 25/45 kHz pro čištění a oplachování, systém postřiku s řízeným pH, pláty opouštějí stroj suché bez sušení pomocí horkého vzduchu nebo infračerveného systému.

STC 200-5-LRS2

Typ: robotický stroj pro závěrečné čištění křemíkových plátů za použití nosiče

Výstup: čisté a suché křemíkové pláty (125 a 156 mm) připravené ke kontrole, odstranění poškození způsobených pilou nebo texturování

Vstup: nosiče s předčištěnými křemíkovými pláty.

Odstraňované nečistoty: stopy bláta, otisky prstů.

Čisticí proces: ultrazvukové čištění ➔ ultrazvukové čištění ➔ oplachování postřikem ➔ ultrazvukové oplachování ➔ oplachování ➔ vyzvednutí.

Chemické čisticí přípravky: elma clean 110, NaOH

Periférie: 2 jednotky čerpadlového filtru, dávkovač chem. přípravků, ošetření deionizovanou vodou.

USP: Multifrekvenční ultrazvuk 25/45 kHz pro čištění a oplachování, systém postřiku s řízeným pH, pláty opouštějí stroj suché bez sušení pomocí horkého vzduchu nebo infračerveného systému, možnost zabudování do dohledávacích systémů.

STC/Ex 23-5-LRS1

Typ: robotický stroj pro čištění křemíkových plátů s více přechody (např. Ge-AIIIBV) za použití nosiče.

Výstup: 4” a 6” pláty s více spoji, připravené pro následný úkon vlhké fotolitografie, metalizaci nebo závěrečné čištění.

Vstup: nosiče s křemíkovými pláty s více přechody.

Odstraňované nečistoty: fotoresisty

Čisticí proces: předběžné utrazvukové čištění (rozpouštědlo 1) ➔ čištění (rozpouštědlo 2) ➔ oplachování (rozpouštědlo 2) - oplachování ve výparech (rozpouštědlo 2), odparné sušení

Chemické čisticí přípravky: až 2 různá rozpouštědla 1, 2 - v případě potřeby.

Periférie: jednotka čerpadlového filtru, zařízení pro plnění a vypouštění rozpouštědla.

USP: multifrekvenční ultrazvuk 35/130 kHz pro předběžné čištění, vizualizace procesu a záznam dat pro systém zajištění kvality.

VODNÉ ČISTICÍ SYSTÉMY PRO KŘEMÍKOVÉ PLÁTY

Čisticí systém na bázi rozpouštědel pro křemíkové pláty s více přechody

ČISTICÍ SYSTÉMY PRO PODKLADOVÉ MATERIÁLY (SUBSTRÁTY)

Série X-tra 800/6-IR

Typ: robotický stroj pro závěrečné čištění trubkových nebo plochých substrátů za pomoci nosičů.

Výstup: substráty připravené k potažení, pokud se poslední oplach a IR sušení nachází v čisté místnosti.

Vstup: nosiče s trubkami nebo deskami vyrobenými z minerálního skla nebo nerez či měděné oceli.

Odstraňované nečistoty: obalové materiály, otisky prstů, prach, skleněné částečky.

Čisticí proces: ultrazvukové čištění ➔ oplachování ➔ ultrazvukové čištění ➔ ultrazvukové oplachování ➔ oplachování ➔ oplachování ➔ vyzvednutí ➔ IR sušení.

Chemické čisticí přípravky: série elma clean d&s.

Periférie: jednotky čerpadlového filtru, ošetření deionizovanou vodou.

USP: multifrekvenční ultrazvuk 35/130 kHz pro ultrazvukové čištění a ultrazvukem podporovaný oplach.

STC 675-10-3 WLT– 3 LRS 2

Typ: robotický stroj pro závěrečné čištění trubkových nebo plochých substrátů za pomoci nosičů.

Výstup: substráty připravené k potažení.

Vstup: nosiče s trubkami nebo deskami vyrobenými z minerálního skla nebo nerez či měděné oceli.

Odstraňované nečistoty: obalové materiály, otisky prstů, prach, skleněné částečky.

Čisticí proces: ultrazvukové čištění ➔ oplachování ➔ ultrazvukové čištění ➔ oplachování ➔ ultrazvukové oplachování ➔ oplachování ➔ 3x oplachování s pomalým vyzvednutím ➔ 3 pozice sušení horkým vzduchem (filtrovaný vzduch).

Chemické čisticí přípravky: série elma clean d&s.

Periférie: jednotky čerpadlového filtru, dávkovač chem. přípravků, ošetření deionizovanou vodou.

USP: multifrekvenční ultrazvuk 35/130 kHz pro čištění a ultrazvukem podporovaný oplach, vizualizace procesu a záznam dat pro systém zajištění kvality, vysoká výrobní kapacita díky 3 vyzvedávacím nádržím, 3 sušicím stanicím a 3 přepravním robotům.

STC 370/880/250/7–WLT- LRS 2

Typ: robotický stroj pro závěrečné čištění trubkových nebo plochých substrátů za pomoci nosičů.

Výstup: substráty připravené k potažení.

Vstup: nosiče s trubkami nebo deskami vyrobenými z minerálního skla nebo nerez či měděné oceli.

Odstraňované nečistoty: obalové materiály, otisky prstů, prach, skleněné částečky.

ČIsticí proces: 2x ultrazvukové čištění ➔ oplachování ➔ ultrazvukové čištění ➔ oplachování ➔ ultrazvukové oplachování ➔ oplachování s pomalým vyzvednutím ➔ sušení horkým vzduchem (filtrovaný vzduch).

Chemické čisticí přípravky: série elma clean d&s.

Periférie: jednotky čerpadlového filtru, dávkovač chem. přípravků, ošetření deionizovanou vodou.

USP: multifrekvenční ultrazvuk 35/130 kHz pro čištění a ultrazvukem podporovaný oplach, ovládání čisticího procesu a manipulačních úkonů stroje průmyslovým PC včetně vizualizace procesu.

Příslušenství

Vedle čisticích přístrojů a zařízení nabízí Elma široký sortiment příslušenství.

Čistička vody pro výrobu změkčené vody z vodovodní sítě, vody zpracované reverzní osmózou respektive čisté vody pro cirkulaci v různých třídách výkonu v rozmezí 100 - 2400 l/h.

Jednotky čerpadlového filtru pro nepřetržitou péči o lázeň v čisticích a oplachových nádržích.

Moduly pro laminární proudění vytvářející podmínky čisté místnosti v uzavřených čisticích zařízeních.

Odstředivé separátory s automatickým vypouštěním kalu.

Oddělování vlhkých plátů - automatické oddělování až 3600 vlhkých plátů/hod po předběžném očištění a zbavení lepidla.

Systémy pro nakládání a vykládání nosičů plně automatizovaný systém s kapacitou až 3600 plátů/h pro velikosti 125×125, 156 ×156 a 210 ×210 mm

Nosič plátů pro velikosti 125 ×125, 156 ×156 a 210 × 210 mm

Čisticí koncentráty Elma na křemíkové pláty a podklady z minerálního skla

Křemíkové pláty - elma clean 110 (EC 110): pro ultrazvukové ponorné čištění.

U multikrystalického materiálu se doporučuje přidat hydroxid sodný do čisticího roztoku až do rychlosti leptání 2 μm/h. Potom se projeví speciální výhoda přípravku EC 110:

Alkalické naleptávání různých povrchů z krystalického křemíku se zpomalí ve srovnání s alkalickým rozpouštěním povrchové vrstvy z oxidu křemičitého povrchově aktivními složkami přípravku EC 110. Povrchy z krystalického křemíku jimi budou maskovány do vyšší míry, dokud se vrstva oxidu křemičitého (která je po řezání a předběžném očištění velmi nehomogenní) kompletně nerozpustí.

Výsledkem je kompletně obnovená čistá plocha, která obsahuje homogennější vrstvu oxidu křemičitého, jež se vytvoří znovu během procesu oplachování v čisté, deionizované vodě.

Protože se rychlost leptání udržuje výrazně pod 1 μm/h z obou stran plátu a efektivní doba čištění v ultrazvukových čisticích lázních je 5 - 15 min, zbývá stále dost poškození krystalického povrchu (dislokace, apod.), jež požadují následné procesy SDR a texturování.

Podklady (substráty) z minerálního skla Doporučují se čisticí koncentráty série elma clean dip&splash (EC d&s):

• EC 250 d&s (slabě kyselý): odstraňuje vodní kámen, vodné chladicí emulze z mechanického obrábění, lehké minerální tuky a oleje, otisky prstů a prach
• EC 260 d&s (pH neutrální): odstraňuje chladicí vodné emulze z mechanického obrábění, lehké tuky a oleje, otisky prstů a prach
• EC 270 d&s (alkalický): odstraňuje tuky, oleje (i zatvrdlé tuky a oleje), vodné chladicí emulze z mechanického obrábění, popisovače, nálepky, otisky prstů, prach a skleněné částečky.
• EC 275 d&s (vysoce alkalický): odstraňuje mastnoty, tuky, oleje, zbytky po broušení a leštění; tuky ze spojových zábrusů, zbytky dehtu a pryskyřice, otisky prstů, prachové a skelné částečky (silné dehtové usazeniny mohou vyžadovat zvýšení zásaditosti čisticího roztoku přidáním  hydroxidu draselného nebo hydroxidu sodného).
• EC 280 d&s (vysoce kyselý): odstraňuje oxidy kovů a minerální nečistoty, jako je rez a vápenné usazeniny (vhodné pro odvápnění), minerální oleje a tuky. Živočišné a rostlinné tuky a mastnoty se musí odstranit předem pomocí alkalických/neutrálních čistidel.

  Výhody všech čisticích koncentrátů této série EC d&s jsou následující:

• jejich čisticí roztoky odstraňují usazené mýdlo vázané na vodní kámen a chrání před jeho novým usazováním na vyčištěném povrchu
• jejich čisticí roztoky lze velmi snadno opláchnout z těchto povrchů vodou (včetně změkčené a deionizované vody) -  čímž se snižuje potřeba vody na oplachování.
• jsou vysoce koncentrované - ultrazvukové lázně se musí připravovat pouze za použití  0,5 - 2 % obj. těchto koncentrátů (viz informace o produktech nebo nálepky na produktech).
• při teplotě nad 55°C se netvoří pěna a lze tedy při této nebo vyšší teplotě těmito čisticími roztoky postřikovat, nebo je rozprašovat.
• Tyto vlastnosti mají koncentráty díky svému unikátnímu složení z neiontových tenzidů a dalších složek včetně speciálních polykarboxylátů (neiontové složky způsobují neprůzračnost připraveného čisticího roztoku při teplotě nad 40°C, ale to nijak neovlivňuje čisticí účinek).
• Žádný z těchto koncentrátů neobsahuje křemičitany.
